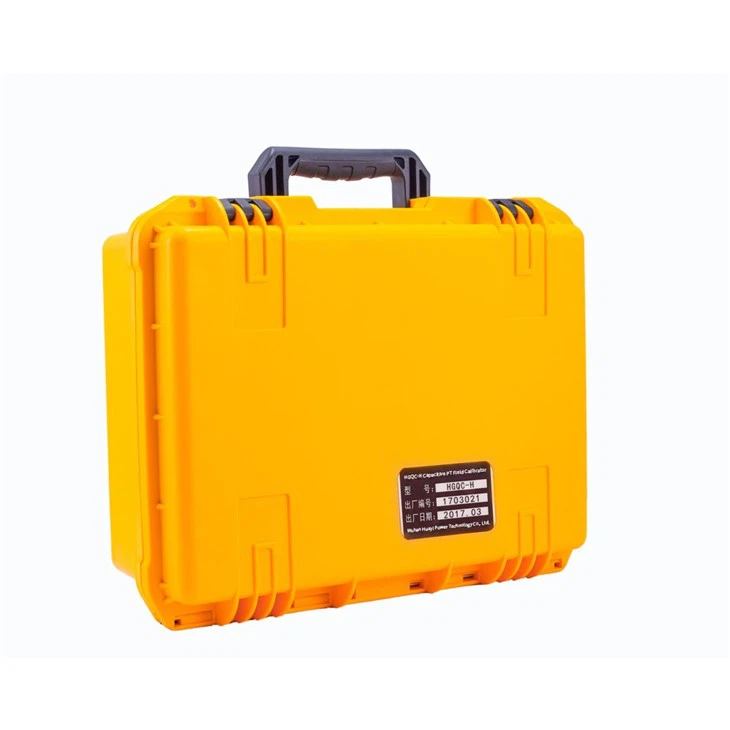

Introdução do produto
Ao calibrar o erro do PT e do CVT, o fio de teste será complexo, os equipamentos necessários são diversos e muito pesados para serem movidos em campo. Este testador com baixa tensão pode medir o erro real sob alta tensão. Um único dispositivo pode medir o erro do PT e do CVT.
A medição de PT e CVT é coberta pela proporção de 6KV/100V,6KV/ /100V/ ,10KV/100V,10KV/ /100V/,35KV/100V,35V//100V/,110kV/100V,110kV//100V/ ,220kV/100V e 220kV/ /100V/. Ele adota tecnologia de energia de frequência diferente, tecnologia de plataforma geral, carga fictícia de tensão, transformador de tensão interno de alta precisão e fonte de alimentação auto-reforçada, tornando-o mais conveniente, rápido e eficiente. Equipado com sistema WINCE e tela sensível ao toque colorida, visual e conveniente.
Parâmetro do produto
Condição de trabalho
|
Temperatura |
5~40C |
|
Umidade relativa |
<80%(25C) |
|
Altitude |
<4500m |
|
Frequência de energia |
50/0,5 Hz |
|
Tipo de transformador de tensão a ser medido |
GIS eletromagnético (PT), transformador de tensão capacitor (CVT) |
|
Precisão de medição de erros |
0.05% |
|
Precisão da medição da proporção do divisor |
0.50% |
|
Precisão da medição da capacitância do divisor |
2% |
|
Precisão da medição de resistência DC |
0-0.1Ω -> 3%,0.1-50Ω -> 1% |
Faixa de proporção
|
6KV/100V |
6KV/√3, /100V/√3 |
|
10KV/100V |
10KV/√3, /100V/√3 |
|
35KV/100V |
35KV/√3, /100V/√3 |
|
110KV/100V |
110KV/√3, /100V/√3 |
|
2200KV/100V |
220KV/√3, /100V/√3 |
|
Nível de precisão |
0.02% |
Parte de verificação do calibrador
|
Faixa de tensão |
0-100V (erro 0,5%) |
|
Diferença de proporção |
0.001%-3% (100V) |
|
Diferença de ângulo |
0.00′-50′(100V) |
|
Erro |
▲X=+(2%×X+2%×Yx2d) |
|
Admissão |
0,1mS-99,9mS |
|
Erro |
▲X=+(2%×X+2%×Yx2d),▲Y=?(2%×X+2%×Yx2d) |
|
Dimensão (mm) |
496*394*185mm |
|
Peso (Kg) |
14 |
Característica e aplicação do produto
1. Sem um booster, transformador de instrumento padrão ou caso de carga, adote o princípio do método de extrapolação da curva de carga para um transformador de tensão. um único dispositivo pode medir a diferença de proporção e a diferença de ângulo sob 20%, 50%, 80%, 100% e 120% de carga total e carga leve de GIS, PT e CVT.
2. Um único dispositivo pode medir o erro (proporção e diferença angular) de PT e CV. Meça simultaneamente a relação de divisão de tensão de capacidade, a capacidade de divisão de tensão, relação de PT médio, tensão média, resistência de corrente, etc.
3. Tem a função de verificar polaridade, relação de mudança e conexão.
4. Conclua todos os testes de fiação de uma só vez, melhore a eficiência de trabalho, evite danos pessoais e de instrumentos causados por erros de operação e garanta a segurança.
5. Teste rápido e possui grande quantidade de processamento de informações e grande capacidade de armazenamento (milhões de dados podem ser armazenados), possui 16 G de memória e pode armazenar milhões de conjuntos de dados.
6. Adote tecnologia de frequência variável, processamento digital e forte capacidade anti-bloqueio.
7. A tensão não é superior a 4KV durante o teste e várias medidas de proteção para garantir a segurança pessoal e a segurança e confiabilidade do equipamento.
8. Fácil de operar.
9. Equipado com o sistema WINCE e operação de toque colorido, pode ser operado pelo mouse e a interface é visual e conveniente.
10. Com portas de comunicação USB duplas, os dados internos do instrumento podem ser importados para o disco U, o que é muito conveniente para o gerenciamento de dados de campo. Pode ser operado por um mouse.
11. Com um diagrama de fiação interno, torne-o simples e intuitivo. Ao usar a fiação de controle no local, a fiação de teste pode ser concluída corretamente de uma só vez e o tempo de preparação pode ser reduzido.
Acessório
|
Número |
Nome |
Quantia |
|
1 |
Hospedar |
um |
|
2 |
Plugue de aviação quad-core com proteção traseira |
um |
|
3 |
Plugue de aviação de núcleo duplo com escudo preto |
um |
|
4 |
Fio de alta tensão (vermelho) |
um |
|
5 |
Fio de alta tensão (preto) |
um |
|
6 |
Fio de cobre terra transparente |
um |
|
7 |
Linha de energia |
um |
|
8 |
Clipe de teste |
quatro vermelhos, quatro pretos |
|
9 |
Fusível 220V |
três |
Perguntas frequentes
1. Entrega:Entrega rápida e modo de transporte flexível
2. Pagamento:Escolha as condições de pagamento e a forma de pagamento mais conveniente
3. Serviço de venda:24-hora de contato online, Escolha o modelo certo de equipamento de acordo com sua solicitação, dê a melhor oferta, suporte customização
4. Período de garantia:Todas as garantias de qualidade da máquina por um ano e suporte técnico vitalício para você. Resposta online aos problemas técnicos dos clientes.
