Introdução do produto
É principalmente adequado para teste de tensão suportável CC ou teste de corrente de fuga CC para pára-raios de óxido de zinco, cabos de alimentação, transformadores, disjuntores, geradores e outros equipamentos elétricos de alta tensão em departamentos de energia, indústria e mineração, metalurgia, aço e outras energias empresariais. departamentos
Aplicativo
1. Teste de corrente de condutividade para pára-raios de válvula
2. Teste de tensão suportável DC e medição de corrente de fuga para transformador de potência
3. Teste de tensão suportável DC e medição de corrente de fuga para cabo de alta tensão (35 ~ 500kV e abaixo)
4. Teste de tensão de referência CC U1mA e teste de corrente de fuga 0,75U1mA para pára-raios de óxido de zinco
Referência de seleção
Tensão de referência CC do pára-raios de óxido de zinco e teste de corrente de fuga
|
Tensão nominal do pára-raios (kV) |
10 |
35 |
66 |
110 |
220 |
|
Tensão de referência CC (kV) |
28 |
90 |
135 |
168 |
314 |
|
Modelo (kV/mA) |
ZGS - 60 / 2 |
ZGS - 120 / 2 |
ZGS - 200 / 2 |
ZGS - 200 / 2 |
ZGS - 400 / 3 |
Selecione de acordo com o nível de tensão da subestação
|
Nível de tensão da subestação kV |
10 |
35 |
66 |
110 |
220 |
330 |
|
Tensão máxima de teste kV |
47 |
105 |
135 |
192 |
305 |
Mais de 400 |
|
Modelo kV/mA |
ZGS - 60 / 2 |
ZGS - 120 / 2 |
ZGS - 200 / 2 |
ZGS - 200 / 2 |
ZGS - 400 / 3 |
ZGS - 800 / 10 |
Teste de tensão suportável CC e corrente de fuga para cabos isolados em papel
|
Tensão nominal do cabo Uo / U kV |
3.6 / 6 |
6 / 6 |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
|
Tensão de teste CC kV |
17 |
30 |
40 |
47 |
105 |
130 |
|
Modelo kV/mA |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 120 / 3 |
ZGS - 200 / 5 |
Teste de resistência de tensão CC e corrente de fuga para cabos isolados de borracha e plástico
|
Tensão nominal do cabo Uo / U kV |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
48 / 66 |
64 / 110 |
127 / 220 |
|
Tensão de teste CC kV |
26 |
37 |
63 |
78 |
144 |
192 |
305 |
|
Modelo kV/mA |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 120 / 5 |
ZGS - 120 / 5 |
ZGS - 200 / 5 |
ZGS - 200 / 10 |
ZGS - 400 / 5 |
Teste de tensão suportável CC e corrente de fuga do isolamento principal do cabo autônomo preenchido com óleo
|
Tensão nominal do cabo Uo / U kV |
48 / 66 |
64 / 110 |
127 / 220 |
190 / 330 |
290 / 500 |
|
Tensão de teste CC kV |
175 |
275 |
475 |
585 |
775 |
|
Modelo kV/mA |
ZGS - 200 / 3 |
ZGS - 300 / 3 |
ZGS - 500 / 5 |
ZGS - 600 / 5 |
ZGS - 800 / 10 |
Parâmetro do produto
|
Modelo |
300/2 |
300/3 |
|
Tensão nominal(kV) |
300 |
300 |
|
Corrente nominal(mA) |
2 |
3 |
|
Potência nominal(W) |
600 |
900 |
|
Unidade de controle de alta tensão(kg) |
6.5 |
6.5 |
|
Peso do cilindro HV (kg) |
11 |
11 |
|
Altura do cilindro(mm) |
1250 |
1250 |
|
Precisão de tensão |
±(1.0% lido+2b) |
|
|
Precisão da corrente |
±(1.0% lido+2b) |
|
|
Fator de ondulação |
Menor ou igual a 0,5% |
|
|
Estabilidade de Tensão |
Quando a tensão muda ± 10% de estabilidade Menor ou igual a 1% |
|
|
Capacidade de sobrecarga |
A tensão sem carga pode exceder a tensão nominal em 10% por 10 minutos |
|
|
A corrente máxima de carga é 1,25 vezes a corrente nominal |
||
|
Fonte de energia |
Corrente monofásica 50Hz 220V±10% |
|
|
Maneira de trabalho |
Uso intermitente: carga nominal por 30 minutos |
|
|
1,1 vezes a tensão nominal: 10 minutos |
||
|
Condição de trabalho |
temperatura:-10 grau -+40 grau |
|
|
umidade relativa: menos de 85% abaixo de 25 graus, sem umidade |
||
|
altitude: 1500M abaixo |
||
|
Capacidade de carga capacitiva |
A capacidade do objeto de teste é ilimitada |
|
|
Pode ser carregado a 1,5 vezes a corrente nominal |
||
|
Estrutura |
Cilindro de tensão de isolamento elétrico |
|
|
Isolamento de ar, sem vazamento |
||
|
Recurso de unidade de controle de alta tensão |
Alta precisão {{0}}.75UDC1mA Botão de um toque (precisão menor ou igual a 1,0%), adequado para teste de pára-raios de óxido de zinco |
|
|
Proteção contra sobretensão usando interruptor de discagem digital, claro rapidamente |
||
|
Estojo portátil, mais conveniente no local |
||
|
Função de proteção |
Proteção interna contra sobretensão, proteção interna contra sobrecorrente |
|
|
Proteção externa contra sobretensão (a tensão de proteção pode ser definida), proteção externa contra sobrecorrente ou proteção contra quebra |
||
|
Proteção de energia interna |
||
|
Proteção de partida diferente de zero |
||
|
Alarme sonoro cronometrado |
||
Característica e aplicação do produto
1. Alta precisão e medição precisa. O voltímetro no gabinete de controle exibe a tensão aplicada ao equipamento testado em carga. Não há necessidade de adicionar divisor de tensão, fácil de conectar. Equipado com extremidade de alta e baixa tensão para medir a corrente de fuga. A extremidade de alta tensão adota exibição de indicação digital de escudo redondo, não preocupando o choque de descarga. Possui excelente função anti-encravamento, adequada para operação em campo.
2. Com regulação de tensão estável, a regulação é suave em toda a faixa. A regulação da tensão de saída adota um potenciômetro multivolta único importado. Processo de impulso estável e ajuste de alta precisão.
3. Com saída de polaridade negativa, partida zero, ajuste contínuo, sobretensão, sobrecorrente, posição zero, proteção de aterramento, funções especiais de proteção de quebra de linha. Ele pode proteger o circuito com proteção automática, perfeita e confiável para uma operação segura.
4. Adote tecnologia avançada, circuito de média frequência e modulação de largura de pulso PWM mais recente
tecnologia e IGBT de alta potência, que tornam a saída de alta tensão mais estável e menor fator de ondulação.
5. Com conversão de tensão de 00,75 vezes, conveniente para testar o pára-raios de óxido de zinco.
6. A configuração de sobretensão usa interruptor de discagem digital, exibindo dados direta e visualmente (unidade KV).
7. A amostragem adota um sensor especial de nanossegundos e um elemento de isolamento óptico de nanossegundos, que pode desligar rápida e completamente o circuito principal DC para proteger o instrumento contra danos.

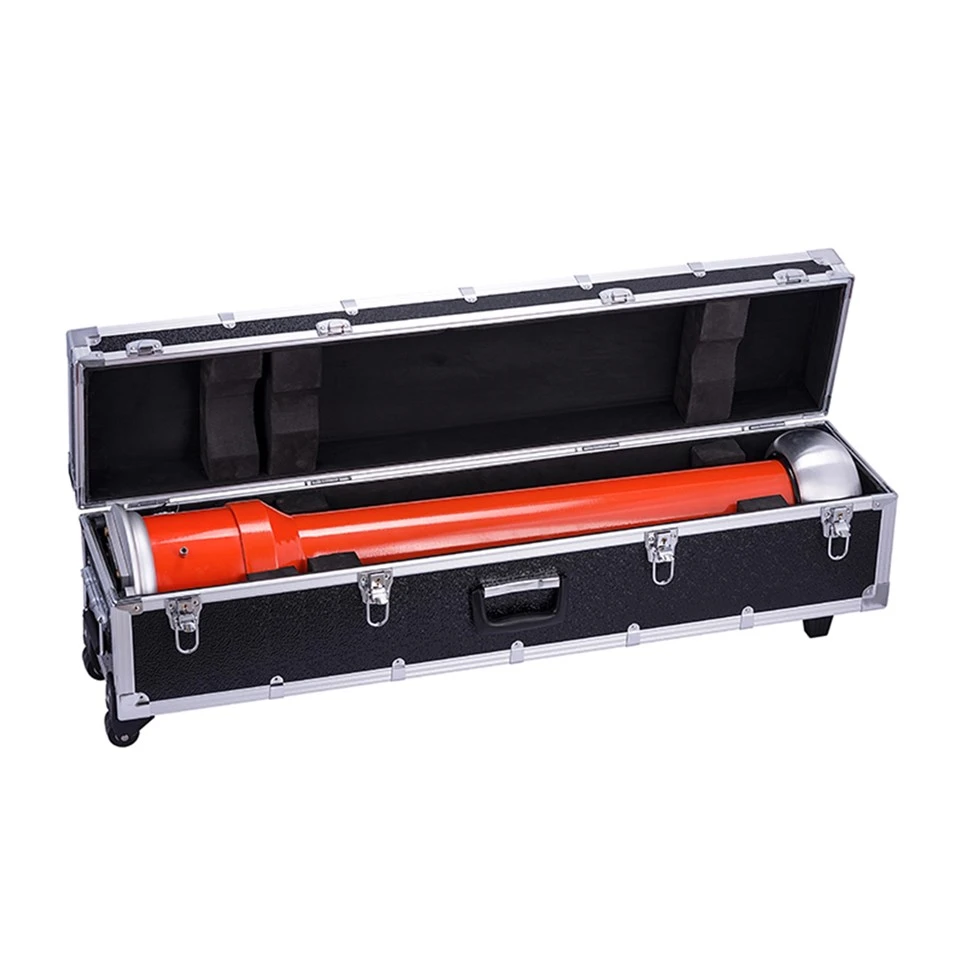

8. O cilindro adota novo material, leve e estável. Com 3 pés de apoio na parte inferior, aumenta a estabilidade. A superfície externa do cilindro é revestida com materiais de isolamento especiais, bom desempenho elétrico, forte capacidade de umidade e sem vazamentos.
9. A caixa é feita de liga de alumínio com pequeno volume, peso leve, boa aparência, mais estável, fácil de operar, função completa, fácil de usar no local.
