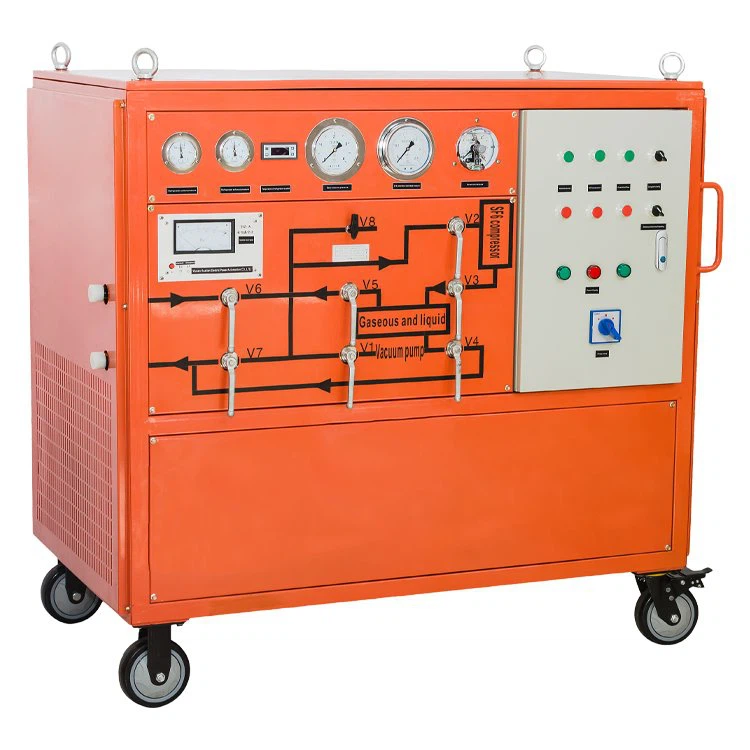

Introdução do produto
Este dispositivo é aplicado à extração, enchimento, reaterro, purificação e recuperação de gás hexafluoreto de enxofre em equipamentos elétricos SF6.
O sistema integrado de filtragem e adsorção pode absorver impurezas, água, produtos de decomposição e conteúdo de óleo no gás SF6. O design integrado e o tamanho pequeno são fáceis de mover e usar. O eficiente sistema de filtragem livre de manutenção garante grandemente a qualidade da recuperação do gás SF6.
O gás SF6 deve ser reciclado quando o equipamento elétrico SF6 é aplicado, portanto, o equipamento de recuperação de gás SF6 é especialmente projetado para recuperar e preencher o gás SF6 ao fabricar e manter equipamentos elétricos SF6. O dispositivo de recuperação de gás SF6 é adequado para extração, enchimento, preenchimento, purificação e recuperação de gás hexafluoreto de enxofre em equipamentos elétricos SF6. O gás SF6 reciclado pode ser armazenado diretamente no recipiente na forma líquida e pode recuperar a pressão residual no GIS até 53Kpa (pressão absoluta), pequeno volume, fácil de mover, rápida velocidade de extração a vácuo, o gás SF6 recuperado pode ser seco e filtrado. Também pode ser preenchido com gás SF6 para equipamentos elétricos SF6.
Parâmetro do produto
|
Nome do produto |
Equipamento de enchimento HYLH-V SF6 |
|
Reciclar |
Pressão inicial de recuperação Menor ou igual a 0.8MPa |
|
Pressão de recuperação final menor ou igual a 50KPa |
|
|
Tempo de recuperação:para pressão inicial 0.8MPa de 1 m3Capacidade de gás SF6, recuperação até a pressão final 50KPa, tempo de recuperação inferior a 2,5 horas |
|
|
Enchimento de gás |
para pressão inicial 133Pa de 1 m3Capacidade de gás SF6 preenchida até 0,8 MPa, o tempo de inflação é inferior a 0,8 horas |
|
Aspiração |
O grau de vácuo final do dispositivo é menor ou igual a 10 Pa, para pressão inicial 0,1MPa de m3 de gás SF6 é evacuado a 133Pa, tempo necessário inferior a 1.0 hora |
|
Armazenar |
Capacidade de armazenamento 0,05 m3 |
|
Armazenamento nominal de líquido 50kg |
|
|
|
Pressão máxima de armazenamento 3,8 MPa |
|
Purificação |
Para conteúdo de água abaixo de 1000PPM (proporção de volume) de gás SF6, após recuperação e purificação única do dispositivo:água inferior a 60PPM (relação de peso), menos óleo do que 10PPM (relação de peso) |
|
Taxa de vazamento por ano |
Menor ou igual a 1% de taxa de vazamento por ano |
|
Barulho |
Menor ou igual a 75dB(A)SPL |
|
Temperatura |
-10 grau - 40 grau |
|
Fonte de energia |
Sistema CA trifásico de cinco fios 50 Hz 400 V ± 10% |
|
Poder |
Menor ou igual a 5KW |
|
Peso |
545kg |
|
Dimensão |
1450×810×1200mm |
Parâmetro do componente principal
|
Nome |
Equipamento de recuperação de gás SF6 |
|
Fonte de alimentação CA |
380 (três fases, cinco linhas e conversão automática de sequência de fase) |
|
Pressão máxima nominal de armazenamento de gás (20 graus) |
Menor ou igual a 4MPa |
|
Limitando o vácuo |
Menor ou igual a 10Pa |
|
Manutenção de vácuo do dispositivo |
Sob pressão de 133Pa, mantenha 24H, o valor do vácuo sobe<400Pa |
|
Compressor SF6 |
Marca francesa |
|
Taxa de extração do compressor |
7m3/h(personalizável) |
|
Bomba de vácuo |
2X-4 |
|
Taxa de bombeamento da bomba de vácuo |
15m3/h |
|
O dispositivo de recuperação está adaptado à pressão de entrada inicial (20 graus) |
{{0}}.0MPa |
|
Pressão média de recuperação de equipamentos elétricos (20 graus) |
Menor ou igual a 50Kpa |
|
Controle do teor de gasóleo após recuperação |
Óleo doméstico<10ug/g |
|
Taxa anual de vazamento do dispositivo |
＜1% |
|
Tempo de funcionamento contínuo e sem problemas |
Maior ou igual a 1000h |
|
Tempo de funcionamento acumulado sem problemas |
Maior ou igual a 5000h |
|
Nível de ruído |
Equipamento completo Menor ou igual a 75dB(A) |
|
Capacidade teórica de armazenamento de fluidos |
50kg |
|
Compressor de liquefação refrigerado |
|
|
Tanque de armazenamento congelado de nível de ruído frio |
50L |
|
Conteúdo de água do gás após recuperação |
60 ppm/v |
|
Conteúdo de óleo do gás após recuperação |
10PPM/V |
|
Modo de filtragem a seco |
Regeneração de ativação de aquecimento a vácuo |
|
Pressão inicial de enchimento de gás |
Menor ou igual a 133pa |
|
Pressão final de enchimento de gás |
0.8mpa |
|
Taxa de enchimento de gás |
Maior ou igual a 5m3/h |
|
Maneira de gaseificação |
Controle automático de temperatura do aquecimento elétrico |
|
Modelo |
Empurre a mão para mover |
|
Dimensão |
1450×810×1200cm3 |
|
Peso total |
Cerca de 545kg |
|
Tipo de resfriamento |
Resfriamento de ar |
|
Sistema de filtragem |
Adote a tecnologia America HASON: Filtragem em três estágios – pode remover o teor de água, teor de óleo, impurezas de partículas e poeira do gás SF6 reciclado e garantir que o gás SF6 reciclado possa ser reutilizado. |
Breve parâmetro
|
Nome |
Equipamento de recuperação de gás SF6 |
|
Velocidade da bomba de vácuo |
15m3/h |
|
Limitando o nível de vácuo |
10Pa |
|
Bomba de vácuo |
Bomba de vácuo bipolar doméstica |
|
Compressor de recuperação SF6 |
7m3/h |
|
Pressão |
2,5 MPa |
|
Fabricante de compressores |
Marca francesa |
|
Filtrar partículas |
0,02 mícron |
|
Conteúdo de óleo |
eficiente (PPM) |
|
Fabricante de compressores de valor ácido |
0.1PPM |
|
Fluoreto Hidrolisável |
0.2PPM |
|
Biotoxicidade |
Não |
|
Conteúdo de água |
Menor ou igual a 60PPM |
|
Pureza SF6 |
Maior ou igual a 99,9% |
|
Tanque de armazenamento SF6 |
50L |
|
Material do tanque de armazenamento SF6 |
Aço carbono |
|
Sistema de resfriamento |
Compressor de alta qualidade e eficiente |
|
Filtro |
Marca americana |
|
Secador |
Marca americana |
|
Medidor de vácuo |
ponteiro |
|
Válvula |
Adote tecnologia exclusiva (vedação borboleta interna para garantir que vários interruptores não vazem) |
Característica e aplicação do produto
1. Com um protetor de sequência de fase interno, a qualquer momento pode ser eliminada a preocupação de inversão do host devido a erros de sequência de fase.
2. Todos os sistemas elétricos são utilizados com marcas de qualidade.
3. Rodízios de alta qualidade protegerão muito a pintura do piso e reduzirão a quantidade de trabalho necessária para dirigir.
4. Toda a máquina é resfriada a ar, sem fonte de água externa.
5. O sistema interno de proteção de temperatura funciona bem mesmo a -20 graus Celsius
6. O sistema interno de secagem e aquecimento pode garantir que o dessecante possa ser aquecido e regenerado pelo equipamento após a saturação, portanto não há necessidade de substituir o dessecante
